Что такое высокочастотная трубная мельница? Принцип работы, процесс, процесс, приложения

A Трубчатая мельница высокочастотной (HF)Промышленная машина, используемая для производства сварных трубок и труб из металлической полосы (катушка) с использованиемвысокочастотная индукционная сварка. он широко используется всталь, нержавеющая сталь, алюминий и медьПроизводство труб .

Что такое высокочастотная трубка?

A Высокочастотная трубка мельницаобразует металлические полоски в круглые формы и сварки края, используявысокочастотный ток (обычно 100–800 кГц)Без необходимости материалов наполнителя . Этот процесс создает прочные, непрерывные продольные сварные швы на высокой скорости .

Основные компоненты

Разоблачение
Удерживает и разъединяет катушку стальной полосы .

Аккумулятор
Обеспечивает непрерывное кормление полоски без остановки мельницы .

Формирующий раздел

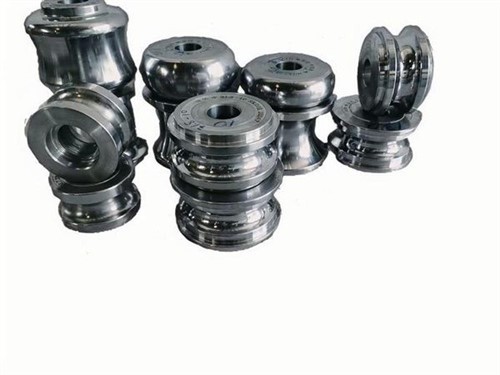

Использует ролики, чтобы постепенно сгибать полосу в круглую форму трубы .

Высокочастотный сварка
Индуцирует электрический ток на краях шва для генерации тепла черезэффект кожи и близость, слияние материала под давлением .

Сжимать роллы
Применить давление, чтобы сварять нагретые края вместе .

Секция охлаждения
Охлаждает сварную трубу после сварки, чтобы поддерживать форму .

Размер раздела
Формирует круглую трубу до конечных размеров (круглый, квадратный, прямоугольный) .

Резка пила (летающая пила)
Сокращает непрерывно изготовленную трубу до требуемой длины .

Стол
Собирает и складывает готовые трубы .

Принцип работы: высокочастотная сварка

Высокочастотный токПротекает через края сформированной полосы .

Тепло генерируется по краям шва Vрезистивный нагрев.

Давление от сжатия рулонов сливает края, чтобы сформировать сварку .

Этот процесс естьБыстрый, чистый и сильный, подходит для труб с тонкой и средней стенкой .

Высокочастотный трубчатый процесс(Шаг за шагом)

Процесс трубки HF Tube превращает плоскую металлическую полосу в высококачественную сварную трубку . Вот полный рабочий процесс:

1. Рассеяние

Оборудование:Разоблачение

Функция:Катушка из стали или другого металла загружается на unciolemer .

Полоса снимается и подается на следующий этап .

2. Сдвиг и конечная сварка (необязательно)

Цель:Если необходимо непрерывное производство, концы двух катушек могут быть приварены вместе .

Обеспечивает непрерывное производство саккумулятор.

3. Накопление полосы

Оборудование:Горизонтальный или вертикальный аккумулятор

Функция:Временно хранит материал для полоса, чтобы мельница не остановилась, когда загружается новая катушка .

4. Вход и выравнивание полосы

Выпрямляет полоску и сосредоточен перед его перед формированием .

Обрезка краяможет использоваться для обеспечения чистых зон сварки .

5. Формирующий раздел

Оборудование:Формирование рулонов (формирование клетки, формирование рулонов или комбо)

Процесс:Полоса постепенно согнута в трубчатую форму с использованием нескольких роликов .

6. Высокочастотная индукционная сварка

Ключевой принцип:Использованиевысокочастотный (100–800 кГц)электромагнитная индукция для генерации теплаТолько по краямполосы .

Используются эффекты:

Эффект кожи:Ток течет возле поверхности .

Эффект близости:Текущий концентрируется на краях .

Края нагреваются до пластика или ближнего монтажа, а затем прижаты вместе, используясжимать ролики.

Не требуется провод заполнителя или защитный газ .

7. Снятие сварной шерсти (шарфинг)

Внутри и снаружисварные бусысбрасывают (удаляются) механически для гладкой поверхности .

Увеличение эстетики и функции, особенно в структурных или автомобильных трубках .

8. Зона охлаждения

Сварная труба проходит через водяное охлаждение, чтобы вернуть его к комнатной температуре перед дальнейшей обработкой .

9. Размер раздела

Ролики формируют круглую трубку в конечные размеры .

Трубки могут быть сформированы в:

Круглый

Квадрат

Прямоугольный

Специальные профили

10. Резка (летающая пила)

Разрезает трубу на указанные длины, не останавливая мельницу .

Может использоватьхолодная пила, пила трения или системы орбитальной резки.

11. Стол и укладку

Завершенные трубки собираются, сложены или связаны для транспортировки, и дальнейшие используют .

Применение высокочастотной трубной мельницыПродукция

Трубные мельницы HF очень универсальны и обслуживают широкий спектр отраслей . Вот основные секторы приложений и примеры:

1. Строительство и инфраструктура

Структурные трубки для зданий и мостов

Лесобоипроводы

Фехтование и поручни

Теплицы

Стальные системы обрамления

2. Нефть и газ / энергия

Корпус и трубка для масляных скважин

Трубы трубопровода для электрических или линий связи

Трубки теплообменника

Котлы

3. Автомобильная промышленность

Выхлопные системы

Пробирки с аварийной защитой

Приводные валы и оси

Рамы и подкрепления

4. Мебель и домашняя техника

Стул и ноги стола

Кровавые рамки

ТВ -стенды и стойки

Декоративные элементы на основе труб

5. Сельскохозяйственное оборудование

Системы ирригационных труб

Структуры поддержки теплицы

Оборудование

6. Промышленное оборудование и оборудование

Роликовые конвейерные рамки

Стальные клетки

Машинные рамки и охранники

7. Транспорт и логистика

Автобусные, поезды и каркасы грузовика

Судоходные контейнеры и шасси

Ограждения и дорожные столбы

8. Сантехника и водоснабжения

Водоснабжение и линии слив

Газовые трубы

Каналы для систем HVAC

Типы труб, произведенные HF Tube Mill

Таблица сравнения: высокочастотная VS . Другие трубные мельницы

Преимущества трубной мельницы HF по сравнению с другими
