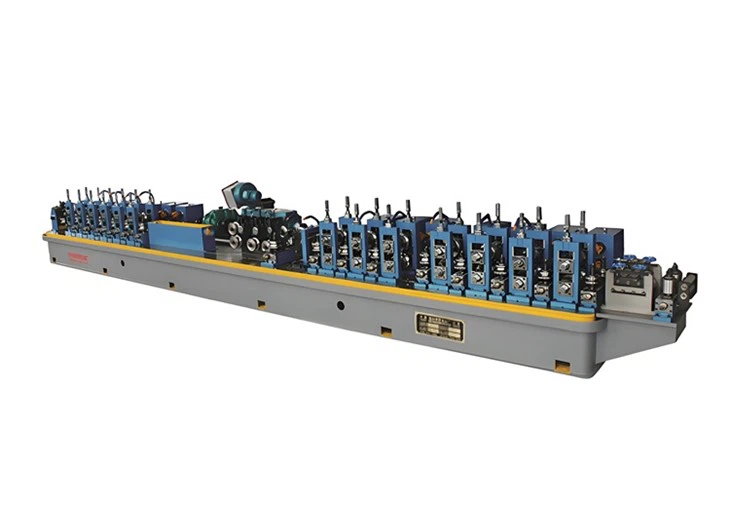

ST 32-60 серия автомобильной машины с высокочастотной трубкой разработана для производства высокочастотных сварных пробирков с прямыми швами с диаметрами в диапазоне отΦ16 доΦ114мми толщина стен от0. 5 до 3,5 мм, а также соответствующие круглые трубки, квадратные трубки, прямоугольные трубки и трубки специальной формы. Оборудование состоит из компонентов от кормления материала до резки и разгрузки. Скорость изготовления труб соответствующим образом корректируется на основе изменений в спецификациях полученных трубок.
Сырье
Применимые стальные полосовые материалы представляют собой простые углеродные сталики, такие как Q195, Q235 и 16MN, которые могут быть горячими или холодными стальными катушками.
|
Ширина стальной полосы |
50-160 мм |
± 0. 2 мм |
|
Толщина стальной полосы |
0. 5-2. 2mm |
Соответствие GB 708-88 |
Диапазон изготовления труб
|
Элемент |
Круглая трубка |
Квадратная трубка |
Прямоугольная трубка |
|
|
|
|
|
|
Диапазон диаметра трубки |
Φ 16- φ114mm |
15 × 15-90 × 90 мм |
10 × 20-80 × 100 мм |
|
Диапазон толщины стен |
{{0}}. 5-3. 0mm |
{{0}}. 5-3. 0mm |
{{0}}. 5-3. 0mm |
Процесс процесса производственной линии
Сырье (стальная катушка) → рассеяние → сварка и сварка приклада → Спиральная буферная петля → кормление и формирование → высокочастотная сварка → Удаление внешнего зауря →
Технические спецификации
|
Модель |
ST32 |
ST50 |
ST60 |
|
Диаметр трубки (мм) |
Φ10-Φ32 |
Φ16-Φ63.5 |
Φ22-Φ76 |
|
Толщина трубки (мм) |
0.5-2.2 |
0.6-2,5 |
1.0-3.0 |
|
Скорость фрезерования (м\/мин) |
30-80 |
30-70 |
30-70 |
|
Основная мощность двигателя (кВт) |
45*2 |
75*2 |
90*2 |
|
Высокочастотная мощность (кВт) |
150 |
200 |
300 |
Типичные приложения
- Выхлопные системы (глушители, хвостовые трубы, каталитические конвертеры)
- Системы охлаждения (пробирки радиатора, промежуточный охладитель)
- Системы доставки топлива (топливные линии, разъемы)
- Конструкции шасси (рамные рельсы, подвесные трубки)
